產品特點：
1、主軸及副軸采用內置式編碼器，轉速平穩恒定。
最高工作轉速：
1）主軸8000r/min
2）副軸10000r/min
2、主、副軸加工采用雙通道進行，進一步提高了客戶的加工效率。
3、X、Y、Z軸進給采用750W安川伺服驅動，進給更輕松。
4、加工精度可以穩定在IT6級以上。
5、采用日本機床的夾緊方式，提高第二次送料的精度。
6、銑屑時采用機械鎖定＋伺服鎖定的雙重鎖緊方式，精度更高。
7、全防護式鈑金，確保絲桿及導軌的壽命。
8、配備數據輸出及輸入端口更方便客戶設備管理。

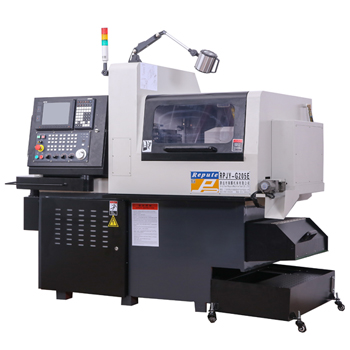

RPJY-G205E機床參數:
|
RPJY-G205E機床參數 |
|
規格項目 |
RPJY-G205E |
|
主要標準附屬裝置 |
|
|
|
|
主軸夾頭裝置 |
門鎖裝置 |
|
最大加工直徑(D) |
Φ20mm |
|
背面主軸夾頭裝置 |
工件接料器 |
|
最大加工長度(L) |
165mm/1次裝夾 |
|
主軸箱冷卻裝置 |
氣壓密封用氣壓裝置 |
|
正面最大鉆孔直徑 |
Φ8mm |
|
排刀旋轉刀具驅動裝置 |
切斷刀具折斷檢測功能 |
|
正面最大螺紋外周直徑(攻絲，板牙) |
M6 |
|
切削油裝置(具有油位檢測功能) |
照明燈 |
|
主軸貫通孔直徑 |
Φ22mm |
|
潤滑油裝置(具有油位檢測功能) |
旋轉導套裝置 |
|
主軸旋轉速度 |
8,000r/min |
|
機械移動檢查功能 |
|
|
排刀旋轉刀具最大鉆孔直徑 |
Φ7mm |
|
|
|
|
排刀旋轉刀具最大螺紋外周直徑 |
M6 |
|
特別附屬裝置 |
|
|
排刀旋轉刀具主軸旋轉速度 |
MAX8,000r/min(額定6,000r/min) |
|
貫通孔用頂料裝置 |
切削油流量監測裝置 |
|
背面主軸最大夾持直徑 |
Φ20mm |
|
工件傳送帶 |
巡視燈 |
|
背面主軸最大工件伸出量 |
50mm |
|
料屑傳送裝置 |
三段位警示燈 |
|
產品最大取出長度 |
100mm |
|
正面回收用工件接料器 |
自動滅火裝置 |
|
背面加工最大鉆孔直徑 |
Φ8mm |
|
|
|
|
背面加工最大攻絲直徑 |
M6 |
|
標準NC功能 |
|
|
背面主軸旋轉速度 |
8,000r/min |
|
G20系列專用NC裝置 |
主軸旋轉速度變動檢測功能 |
|
刀具安裝數量 |
23 |
|
7.2英寸黑白液晶顯示器 |
電源自動切斷功能 |
|
排刀車削刀具 |
5 |
|
程序存儲容量120m |
主軸無極分度功能 |
|
側面旋轉刀具 |
4 |
|
刀具補償組數32組 |
程序?qū)崣C檢測功能 |
|
正面鉆孔刀具 |
5 |
|
產品計數最多8位 |
主軸固定線速控制功能 |
|
背面鉆孔刀具 |
9(5+4) |
|
鉆孔用固定循環 |
剛性攻絲功能 |
|
刀具尺寸 |
|
|
|
|
|
刀具(排刀) |
□12mm |
|
特別附件NC功能 |
|
|
鉆孔套筒 |
Φ20mm |
|
可變導程螺紋切削 |
刀具補償組數49組 |
|
夾頭 |
|
|
倒角·R角 |
刀具壽命管理Ⅰ |
|
主軸彈簧夾頭 |
RP-S20 |
|
圖面尺寸直接輸入 |
刀具壽命管理Ⅱ |
|
背主軸彈簧夾頭 |
RP-S20 |
|
主軸同步控制功能 |
程序存儲容量80m |
|
旋轉刀具夾頭 |
ER11、ER16 |
|
主軸C軸功能 |
Y軸補償 |
|
鉆孔套筒夾頭 |
ER11 |
|
銑削查補 |
亞微米指令 |
|
導套 |
RP-S20 |
|
背面主軸無極分度功能 |
用戶宏程序 |
|
快速進給速度 |
|
|
背面主軸C軸功能 |
英寸規格 |
|
X2、 Y1、Z1、Z2軸 |
32m/min |
|
復合型車削用固定循環 |
亞英寸規格 |
|
X1軸 |
18m/min |
|
|
|
|
電機 |
|
|
|
|
|
電主軸 |
2.2/3.7KW |
|
|
|
|
刀具主軸驅動用 |
0.75KW |
|
|
|
|
背面電主軸 |
1.5/2.2KW |
|
|
|
|
切削油用 |
0.25KW |
|
|
|
|
潤滑油用 |
0.003KW |
|
|
|
|
中心高 |
1050mm |
|
|
|
|
輸入功率 |
6KVA |
|
|
|
|
氣壓裝置 所需氣壓·所需流量 |
0.5MPa·90NL/min(最大150NL/min) |
|
|
|
|
重量 |
2550Kg |
|
|
|
|
